HCB10 heavy-duty manual lever hoist

El polipasto de cadena de palanca manual de servicio pesado es un polipasto manual que es fácil de usar y fácil de transportar. Es fuerte y portátil y tiene un alto rendimiento de seguridad. Es adecuado para su uso en fábricas, minas, sitios de construcción, muelles, muelles, almacenes, etc. La instalación de máquinas y el levantamiento de carga, especialmente para operaciones abiertas y sin energía, muestra su superioridad.

The lever hoist has model HCB10, HCB20, HCB30, HCB50, HCB100, HCB200 for different capacity 1ton, 2ton, 3ton, 5ton, 10ton, 20ton.

caracteristicas:

  • Diseño compacto, construcción de acero, empuñadura ligera
  • La capacidad de elevación de 2,200 lb. es más que suficiente para la mayoría de las aplicaciones industriales
  • El polipasto manual utiliza engranajes de reparto de carga que facilitan el levantamiento de cargas pesadas.
  • Ganchos forjados diseñados para doblarse lentamente para prevenir sobrecargas.
  • Construido para cumplir con el estándar de seguridad CE

i-Lift No.211060221106042110605211060621106072110608
ModeloHCB10HCB20HCB30HCB50HCB100HCB200
Capacidad nominalKg (lb)1000(2200)2000(4400)3000(6600)5000(11000)10000(22000)20000(44000)
Altura de elevación estándarmm (pulg.)2500/3000（100/120）3000/5000(120/200)
Carga de pruebaKN12.52537.562.5125250
Esfuerzo a la capacidad nominalnorte310320360400430430
No. de caídas de la cadena de carga122248
Distancia mínima entre ganchos Hmm (pulg.)300(12)380(15)470(18.5)600(23.6)730(28.7)1000(40)
Dia. De cadena de cargamm (pulg.)Ø6x18Ø6x18Ø8x24Ø10x30Ø10x30Ø10x30
(0.2x0.7)(0.2x0.7)(0.3x0.9)(0.4x1.2)(0.4x1.2)(0.4x1.2)

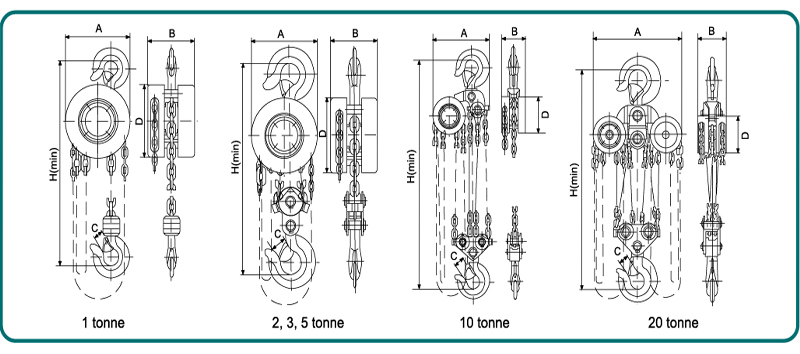

DimensionesA mm (pulg.)142(5.6)142(5.6)178(6.8)210(8.3)358(14.1)580(22.8)
B mm (pulg.)130(5.2)130(5.2)139(5.6)162(6.4)162(6.4)189(7.4)
C mm (pulg.)22(0.9)26(1)32(1.2)44(1.7)50(2)70(2.7)
D mm (pulg.)142(5.6)142(5.6)178(6.8)210(8.3)358(14.1)580(22.8)
Peso netokg (lb)9.2(20.2)10(22)12(26.4)14(30.8)20.2(44.4)22.7(50)32(70.4)35(77)65(143)68(150)148(325.6)155(341)
Peso brutokg (lb)9.6(21)10.4(23)13.1(28.8)14.5(31.9)20.8(45.8）23.3(51.3)33(72.6)36(79.2)67(147.4)80(176)150(330)180(396)
Extra Weight Per Metre of Extra Lift(pcs)1.652.53.75.29.619.2

Procedimiento de operación:

1. Está estrictamente prohibido usar la sobrecarga del cable.

2. Está estrictamente prohibido operar con otros poderes que no sean mano de obra.

3. Antes de usar, asegúrese de que las partes estén intactas, las partes de transmisión y la cadena de elevación estén bien lubricadas, y la condición de ralentí sea normal.

4.Compruebe si los ganchos superior e inferior están colgados antes de levantarlos, y la cadena de elevación debe colgarse verticalmente. No debe haber eslabones retorcidos, y el marco del gancho inferior de la cadena de doble fila no debe darse vuelta.

5.El operador debe pararse en el mismo plano que la rueda del brazalete para balancear el brazalete, de modo que la rueda del brazalete gire en el sentido de las agujas del reloj, de modo que el peso pueda elevarse; Cuando se invierte el brazalete, el peso se puede bajar lentamente.

6. Al levantar objetos pesados, está estrictamente prohibido que el personal haga cualquier trabajo o camine debajo de objetos pesados para evitar accidentes mayores.

7. Durante el proceso de elevación, no importa si el peso sube o baja, cuando se tira del brazalete, la fuerza debe ser uniforme y suave. No use fuerza excesiva para evitar que la pulsera salte o el anillo elástico.

8. Si el operador encuentra que la fuerza de tracción es mayor que la fuerza de tracción normal, debe dejar de usarla de inmediato. Prevenir daños a la estructura interna para evitar accidentes.

9. Después de que el objeto pesado haya aterrizado de manera segura, retire el gancho de la cadena.

10.Después del uso, manipúlelo suavemente, colóquelo en un lugar seco y ventilado, y aplique el aceite lubricante.
