Mesa elevadora y giratoria para la manipulación de palets

Las mesas elevadoras de palets con resorte QSL1000 combinan dos funciones de posicionamiento de material en una sola unidad: ajuste automático de altura y rotación de carga de 360°.

Como mesa elevadora y giratoria, el mecanismo de resorte cambia automáticamente la altura de la plataforma según la carga, mientras que la plataforma giratoria permite que el palé se oriente hacia el operario.

Esto también la hace idónea como plataforma elevadora y giratoria para tareas repetitivas de carga, descarga, embalaje y transferencia de materiales en palés, donde tanto la altura de trabajo como la orientación de la carga deben cambiar durante el proceso.

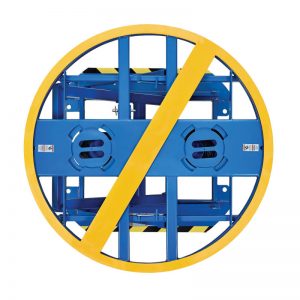

Plataforma giratoria para palés de 360°

Además del ajuste automático de altura, la mesa elevadora con resorte QSL1000 incorpora una plataforma giratoria de 360° para palets que permite a los operarios girar el palet y acercar diferentes lados de la carga a la posición de trabajo.

En lugar de rodear repetidamente el palé o estirarse sobre la carga, el operario puede girar la plataforma sin desplazarse prácticamente por la misma zona de trabajo.

Esta combinación de autonivelación vertical y rotación hace que la unidad sea especialmente útil como mesa elevadora giratoria para palés en aplicaciones repetitivas de carga, descarga, embalaje y procesamiento de pedidos de palés.

¿Cómo funciona una mesa de palés con sistema de resorte?

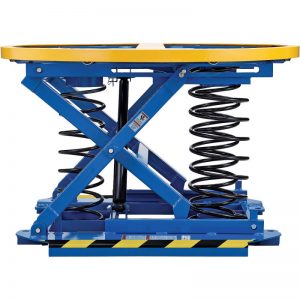

Una mesa elevadora con resortes sube o baja automáticamente el palé según varíe el peso de la carga. A medida que se añaden cajas o productos, los resortes se comprimen y la plataforma desciende gradualmente. Al retirar los artículos, los resortes se expanden y elevan el palé.

Una vez que la configuración del resorte se ajusta al peso del palé y a la altura de la carga, mesa elevadora de resorte Ayuda a mantener las capas superiores de la carga a una altura de trabajo cómoda durante la carga y descarga repetitiva de palés.

A diferencia de las mesas elevadoras eléctricas, la QSL1000 no requiere electricidad ni energía hidráulica para el ajuste normal de altura.

Caracteristicas de Mesa elevadora giratoria tipo tijera

Mantener automáticamente una carga a la altura ideal para carga y descarga manual
No requiere energía eléctrica
El diseño estable no requiere revestimiento de piso.
La base pequeña permite que los trabajadores puedan colocarse cerca de los elevadores de tijera industriales en cualquier posición.
Fácil de mover a cualquier ubicación con transportador de mesa opcional sin necesidad de montacargas.

Aplicaciones típicas de las mesas elevadoras de paletas con resorte

Carga de paletas

A medida que los productos se apilan en un palé, la plataforma desciende gradualmente conforme aumenta el peso.

Descarga de palés

A medida que se retiran los productos, la plataforma se eleva para mantener los artículos restantes más cerca del operario.

Embalaje y Reembalaje

Gire el palé para acceder a los diferentes lados sin tener que rodear la carga repetidamente.

Manipulación de materiales en la línea de producción

Coloque los componentes paletizados cerca de una altura de trabajo adecuada para las tareas de producción repetitivas.

Cumplimiento y distribución de pedidos

Apoyar la manipulación repetitiva de cajas en las operaciones de almacén y distribución.

En comparación con las mesas elevadoras generales, este cargador de nivel de resorte de la serie QSL1000 y la mesa elevadora de bolsas de aire QAL1000 es una mesa elevadora giratoria que puede mantener automáticamente una carga a la altura ideal para la carga y descarga manual sin ninguna operación eléctrica o manual, esta mesa elevadora con placa giratoria puede mantenerse automáticamente en la parte superior de la carga como la altura de trabajo para reducir la incomodidad de la flexión a largo plazo solo con la fuerza del resorte/bolsa de aire y la gravedad de la carga.

Programa de video:

EspecificaciónDetallesComparación

i-Lift N.º		1313601	1313604
Modelo		QSL1000	QAL1000
CAPACIDAD	kilogramo (libras)	200-2000 (440-4400)	100-2000 (220-4400)
Altura comprimida	mm (pulg.)	240 (9.4)	265 (10.4)
Altura extendida	mm (pulg.)	710 (28)	710 (28)
Anillo giratorio, diámetro exterior.	mm (pulg.)	1110 (44)	1110 (44)
Anillo giratorio, diámetro interior.	mm (pulg.)	1035 (40.7)	1035 (40.7)
Longitud del marco base	mm (pulg.)	1150 (45.3)	1150 (45.3)
Ancho del marco base	mm (pulg.)	930 (36.6)	930 (36.6)
Opción		Transportador de mesa elevadora

Detalles de QAL1000:

Cuenta con un puerto de carga de aire y una perilla reguladora de presión, lo que permite ajustar la altura mediante la presión de aire. Esto soluciona el problema de las fugas de aceite de las mesas elevadoras estacionarias comunes.

Detalles de QSL1000:

El marco de la mesa elevadora de resortes soporta cargas de hasta 4400 kg. Para adaptar la unidad a diferentes cargas de palets, se cambian los resortes. Estos se seleccionan para que coincidan con el peso y la altura de un palé completamente cargado. Una unidad puede tener de uno a tres resortes. Cada vez que se modifica el peso o la altura del palé, también es posible que sea necesario cambiar los resortes. Las instrucciones le mostrarán cómo seleccionar los resortes. Cada resorte tiene un código de color con una marca de pintura en un extremo.

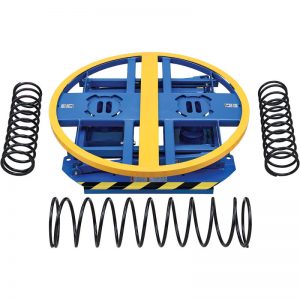

Incluye 3 resortes de diferentes tamaños que puede agrupar libremente según la capacidad y la altura que necesite. Equipado con un compartimento para montacargas, permite el transporte entre diferentes áreas de trabajo. El transportador de mesa elevadora también es opcional para áreas donde no se dispone de montacargas.

El rango de peso de carga es de 440 a 4,400 kg. El posicionador de paletas con resorte permite una rotación de 360° para facilitar el acceso a la carga. Las ranuras para horquillas también vienen de serie para reposicionar la plataforma giratoria.

¿Cuál es la diferencia entre ¿Mesa elevadora de tijera con airbag o con resorte?

Estabilidad:En comparación con el cargador de palanca de resorte, la mesa elevadora con airbag es más estable, no se golpea fácilmente y el rendimiento de absorción de impactos es mejor.
Diferentes métodos de ajuste de marcha:La mesa elevadora de tijera para paletas con resorte tiene 3 resortes, que solo se pueden combinar en tres cargas diferentes mediante diferentes combinaciones de tres resortes; La mesa elevadora de manipulación de paletas con bolsas de aire se puede ajustar arbitrariamente cambiando la presión del aire.
Rango de carga es diferente: la carga mínima de los elevadores de tijera industriales con resorte es de 440 kg, la carga mínima del posicionador de carrusel de aire puede ser menor a 100 kg, o incluso menor.
Diferentes métodos de ajuste: Es fácil ajustar la carga de la mesa elevadora con airbag. Solo es necesario desinflarla e inflarla, y puede completarse con objetos pesados sobre ella, sin necesidad de desmontarla. Sin embargo, es necesario retirar el posicionador de paletas con resorte para reemplazarlo y ajustar la carga.
La plataforma del airbag debe estar equipada con bomba de aire.

	Mesa elevadora de resorte QSL1000	Mesa elevadora con airbag QAL1000
Ajuste de altura	resortes mecánicos	Presión de aire ajustable
Potencia necesaria durante el funcionamiento	Sin energía eléctrica	Requiere aire comprimido
Ajuste de carga	Combinación de resortes de cambio	Ajustar la presión del aire
Rango de carga	200-2000 kg	100-2000 kg
Rotación	360°	360°
Más adecuado para	Cargas de palés más uniformes	Cargas que cambian con frecuencia

Además, su plataforma giratoria permite operar ambos lados girando la superficie de los elevadores de resorte, lo que permite a los trabajadores completar fácilmente las tareas de carga y descarga manteniendo la misma postura. Esto no solo mejora la productividad, sino que también protege a los trabajadores de agacharse durante largos periodos.

Al añadir peso al cargador nivelador accionado por resorte, los resortes se comprimen, bajando la altura de la plataforma. Al retirar peso, los resortes se expanden, elevando la altura del elevador y girando la mesa. Una vez calibrado correctamente para el peso máximo de carga, el elevador se mantendrá automáticamente a una altura ergonómica.

Cómo elegir una mesa de palés con sistema de resorte

Peso máximo del palé
Peso mínimo del palé
Largo × ancho del palé
Altura del palé cargado
Cuánto cambia la carga entre aplicaciones
Si se requiere rotación de 360°

¿Necesitas ayuda para seleccionar el posicionador de palets adecuado? Envíenos su rango de peso de palets, dimensiones del palet, altura de carga y aplicación. Podemos ayudarle a determinar si la mesa elevadora de palets de resorte QSL1000 o Mesa elevadora con airbag QAL1000 Es más adecuado.
